Jateadoras para Chapas e Tiras de Aço

Linha completa de jateamento e pintura de chapas e perfis de forma contínua, tanto na posição vertical como na posição horizontal. Permitindo assim selecionar o equipamento correto para cada aplicação, assegurando uma alta produtividade com baixo custo de operação, não contaminando o meio ambiente.

Recomendado quando o tempo de fabricação ou armazenamento da matéria-prima é longo, o equipamento de jateamento é complementado com cabines de pintura e fornos de secagem em linha para aplicação de shop primer em processo 100% automático, evitando manuseio desnecessário e otimizando tempo e custo de produção.

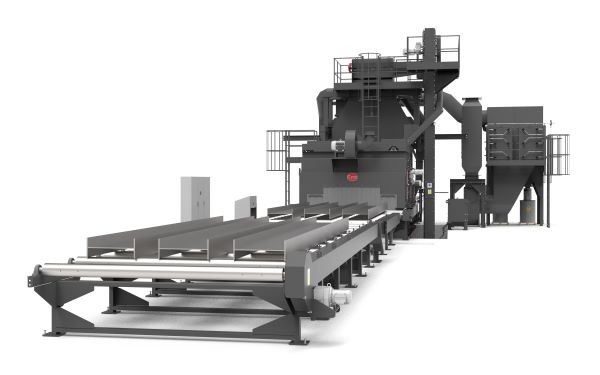

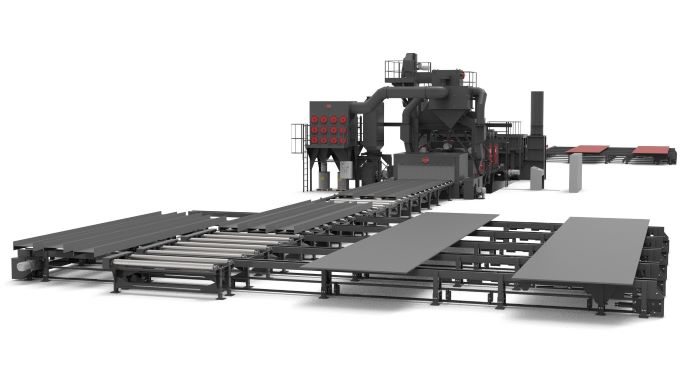

Linha de Jateamento e Pintura para Chapas e Perfis - CH-H

Permitem processar chapas e diferentes tipos de perfis (angulares, L, H, etc.) com flange máxima de 150 mm de altura (300 mm no total).

Trabalham preferencialmente com granalha esférica para facilitar a retirada do abrasivo da parte superior das peças.

Necessita um sistema de remoção da granalha que fica depositada na parte superior da chapa (escovas, sopradores, etc.)

Maior custo de investimento, obras civis e custo operacional em comparação com equipamentos de passagem vertical.

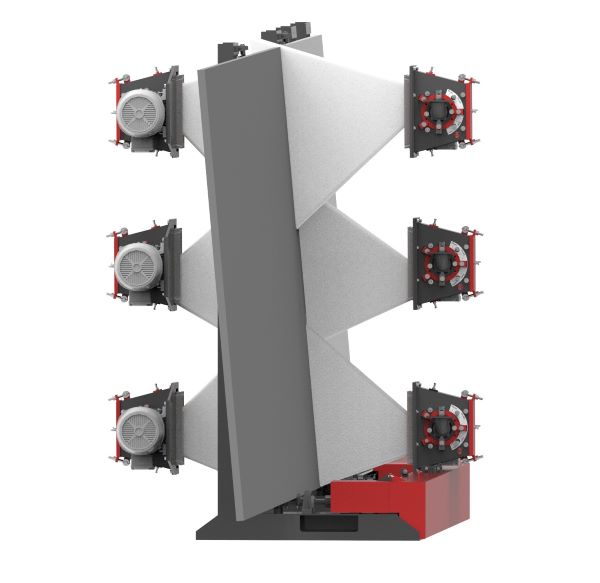

Linha de Jateamento e Pintura de Chapa - CH-V

Processam chapas na posição vertical com granalha esférica ou angular, gerando alta rugosidade com bom perfil de ancoragem.
O carregamento das placas pode ser feito na posição vertical ou horizontal
Menor custo de investimento e operacional que os equipamentos CH-H de passagem horizontal.
Sem possibilidade de acúmulo de abrasivos nas chapas, os equipamentos de jateamento dispensam o uso de escovas rotativas e sopradores abrasivos.
São equipamentos limitados para processamento de perfis

Vantagens e desvantagens comparativas entre o equipamento CH-H e o equipamento CH-V

Alto volume de produção com o mínimo custo operativo.

Maior homogeneidade de acabamento nas peças processadas.

Processo automático de jateamento, não requer mão de obra especializada.

Com um correto funcionamento do equipamento, não existe problema de saúde do operador ou prejuízos nas instalações, além de não contaminar o meio ambiente.

Outros equipamentos utilizados na indústria de Processamento de Aço

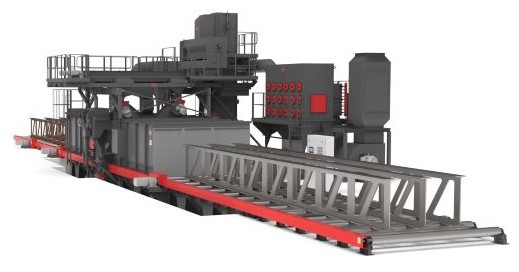

Linhas de Jateamento PER e EST

Processam todos os tipos de matérias-primas e estruturas soldadas incluindo tubos, carretéis, placas, perfis angulares, I, H, estruturas soldadas e acessórios.

Recomendadas para processos que requerem flexibilidade de trabalho, permitem uma rápida instalação para processar diferentes tamanhos e tipos de peças.

Conforme o modelo, o equipamento é equipado com quatro a dezesseis turbinas de jateamento.

As peças podem ser movidas com roletes paralelos ou transportadores aéreos.

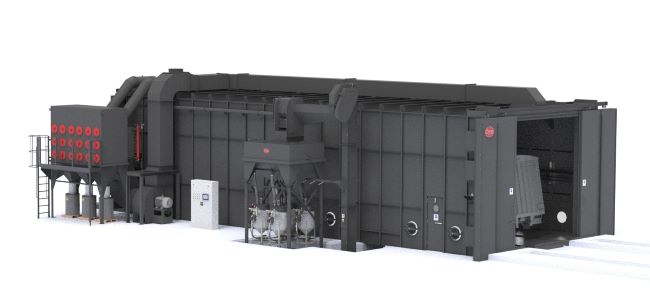

Cabines de jateamento manual

O processo de jateamento flexível permite jatear todos os tipos de peças que, devido ao seu tamanho ou complexidade, não podem ser processados em máquinas de jateamento automáticas.

Um ou mais operadores trabalham dentro da cabine, cada qual com seu equipamento pessoal.

Sistema de pressão com controle a distância (homem morto) para projeção do abrasivo.

Salas de projeção abrasiva podem ser automatizadas adicionando robôs ou manipuladores de bicos, eliminando o trabalho manual.

Máquina de jateamento portátil GPP

Equipamento de circuito fechado portátil que permite o jateamento de placas de aço, pisos de cascos de navios, pisos e tetos de tanques de armazenamento de óleo, etc.

Produções entre 20 m² e 60 m² / hora.

Jateamento e Linha de Pintura 3D para Estruturas Soldadas

Instalações de jateamento, pintura e secagem de fluxo contínuo 3D desenvolvidas para processar todos os tipos de estruturas soldadas, perfis, placas, atendendo às demandas de todos os tipos de indústria metalúrgica.

Utilizados em linhas de processo que requerem alta produção, flexibilidade de processo e grande variedade de peças, permitem a aplicação de revestimentos em elementos de diferentes formas, pesos e tamanhos.

Seu conceito 3D reduz a área ocupada na planta, em um espaço médio de 15m x 30m para uma instalação típica de duas cabines de pintura com seus respectivos fornos de cura, processando cerca de 45 toneladas de aço por turno, minimizando o tempo de inatividade e danos às peças devido ao manuseio com custo operacional mínimo.

Vantagens e desvantagens comparativas entre o equipamento CH-H e o equipamento CH-V

Alto volume de produção com custo operacional mínimo.

Maior homogeneidade de terminação nas peças processadas.

Processo de jateamento automático, não requer mão de obra especializada.

Com o correto funcionamento do equipamento, não há problemas de saúde do pessoal ou danos às instalações, não poluindo o meio ambiente.

Projetos Especiais: Caso o equipamento que necessite não se encontre nestas páginas, por favor entre em contato com nosso departamento de engenharia e vendas, para que eles possam ajudá-los a desenvolver o melhor equipamento que satisfaça suas necessidades, buscando reduzir os custos operacionais e aumentar a rentabilidade do seu sistema de produção.
