Equipamentos de Shot Peening para Engrenagens, Coroas e Pinhões
A METALCYM fabricam equipamentos para processo de simples ou duplo shot peening em engrenagens, pinhões, coroas de caixa de transmissão, de acordo com as necessidades de cada cliente.
O arremesso do abrasivo pode ser realizado por bicos de jato pressurizado, ou por turbinas centrífugas, que dependendo do tamanho do equipamento e das peças pode ser utilizado um ou mais bicos/turbinas. Estes equipamentos poderão ser fornecidos também com robôs ou manipuladores para carga e descarga automática das peças.

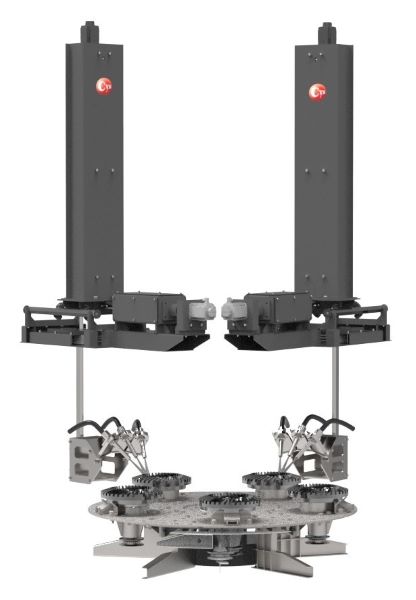

O componente essencial de um sistema de satélites rotativos é o mecanismo de indexação da mesa central, que posiciona os satélites com precisão em frente aos jatos abrasivos.

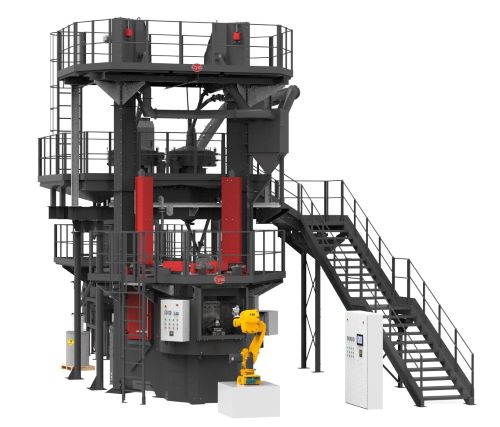

Disponível em vários tamanhos e configurações, o equipamento SAT é modular e pode ser equipado com 2 a 18 placas rotativas. A projeção abrasiva pode ser realizada por meio de turbinas centrífugas ou por sistemas de pressão, ou sucção de ar comprimido, utilizando um ou múltiplos bicos, incluindo sistemas de manipulação ou robôs para processos automatizados.
Os equipamentos SAT podem ser combinados com robôs ou manipuladores para realizar o carregamento e descarregamento de peças, trabalhando em células de fabricação automatizadas totalmente integradas com outros processos.
Características sobressalientes de fabricação
- Gabinetes robustos com diferentes combinações de revestimento interno, mesas e satélites fabricados em aço manganês, aço fundido ou hule todos de alta resistência ao desgaste.
- A rotação da mesa é realizada por uma caixa de engrenagens com servomotor controlado por um acionador para posicionamento por satélite.
- O sistema de empurrador superior, juntamente com sensores de movimento, garante a rotação da peça de trabalho e a proteção das áreas de contato com o solo durante o processo.
- Soprador na estação antes do descarregamento das peças.
Duas opções de acionamento abrasivo
Turbinas centrífugas para jateamento:
- Carcaça da turbina fabricada em chapas de aço manganês com revestimento interno totalmente substituível em ferro fundido de alta resistência ao desgaste, formando uma estrutura de parede dupla e resistente à abrasão com a carcaça.
- Roda da turbina, rotor e caixa de controle fabricados em ferro fundido com alto teor de cromo. “Longa vida útil”.
- Controle de fluxo abrasivo da Magna Valve.
- Controle de RPM para diferentes intensidades de jateamento.
Bicos de jateamento com ar comprimido:
- Tanque de pressão fabricado de acordo com a norma ASME, com tampa semi-elíptica e fundo cônico com cintura cilíndrica.
- Bicos de jateamento que se movem nos planos X-Z, acionados por cilindros elétricos com servomotores e transmissão.
- Controle de fluxo de abrasivo, pressão de trabalho e sensores Magna Valve para monitoramento permanente do nível de abrasivo.
- Sistema duplo para recirculação, limpeza e classificação de abrasivos:
- Sistema duplo para recirculação, limpeza e classificação de abrasivos.
- Sistema de tela de classificação de tiros.
- Painel de controle e componentes elétricos – fabricados de acordo com as necessidades do usuário e em conformidade com as normas IEC, NEMA e da UE.
- Robôs ou manipuladores para carga e descarga automática de peças.
- Gabinete acústico.
- Aspiradores de pó com alta capacidade de retenção de partículas e diversos recursos opcionais conforme a necessidade, sistema de extinção de incêndio, proteção contra explosões, filtros úmidos, plataformas de manutenção, etc.
Projetos Especiais: Caso o equipamento que necessite não se encontre nestas páginas, por favor entre em contato com nosso departamento de engenharia e vendas, para que eles possam ajudá-los a desenvolver o melhor equipamento que satisfaça suas necessidades, buscando reduzir os custos operacionais e aumentar a rentabilidade do seu sistema de produção.
