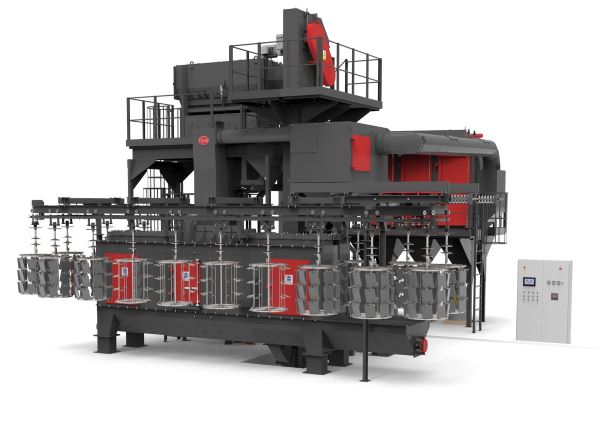

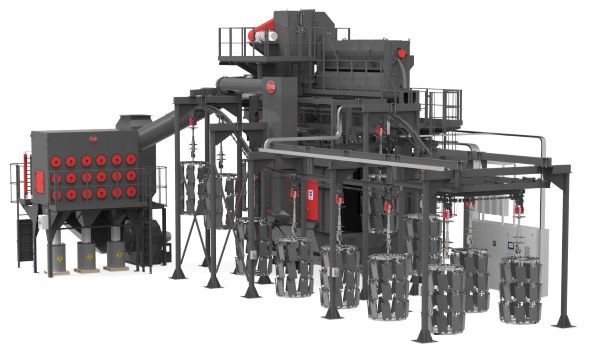

Equipamento de Jateamento de carga suspensa em ganchos - TUN
A METALCYM oferece aos seus clientes uma ampla variedade de túneis contínuo de jateamento em carga suspensa em ganchos que se ajustam às suas necessidades e que, graças ao seu design exclusivo, assegura uma alta produtividade com baixo custo operativo.
Os túneis de jateamento de ganchos são caracterizados por sua grande versatilidade, permitindo que num mesmo equipamento possa processar diferentes tipos de peças, desde materiais pequenos e delicados que não podem sofrer impcto até peças que, por sua complexidade, peso e tamanho, não podem ser jateadas em equipamentos de carga a granel.
Na CYM dispomos de equipamentos para processar diferentes volumes de cargas e pesos, de acordo com as necessidades de cada cliente, oferecendo duas opções de avanço dos transportadores:
- Múltiplos ganchos de passagem contínua.
- Múltiplos ganchos de passagem descontínua.
PRINCIPAIS USOS E APLICAÇÕES
- Retirada de areia em peças fundidas em metais ferrosos e não ferrosos.
- Preparação da superfície para aplicação de pintura, metalização, borracha, etc.
- Decapagem de peças forjadas ou peças tratadas termicamente.
- Rebarbação de peças metálicas e não metálicas.
- Eliminação de óxidos e carepas.
- Processos de Shot Peening.
Características Construtivas
GABINETE PRINCIPAL
- Estrutura externa com design robusto e compacto.
- Diferentes combinações de revestimentos internos da câmara de trabalho, usando os seguintes materiais:
- Borracha – Borracha resistente a abrasão.
- Placas de aço fundida em alto Cromo (≥64RC).
- Placas de Aço MN (11%-14%).
- Sem fim inferior com espiras de aço temperado.
Duas opções de entrada e saída dos ganchos
- Portas deslizantes:
- Abertura motorizada.
- Tampa pneumática para fechamento da ranhura de passagem dos ganchos.
- Compartimento de contenção de granalha:
- Múltiplas cortinas de borracha.
- Escovas e borrachas para fechamento da ranhura
de passagem dos ganchos.
- Recipiente na zona de descarga de peças para retorno automático da granalha ao equipamento.
- Abafador de ruídos.

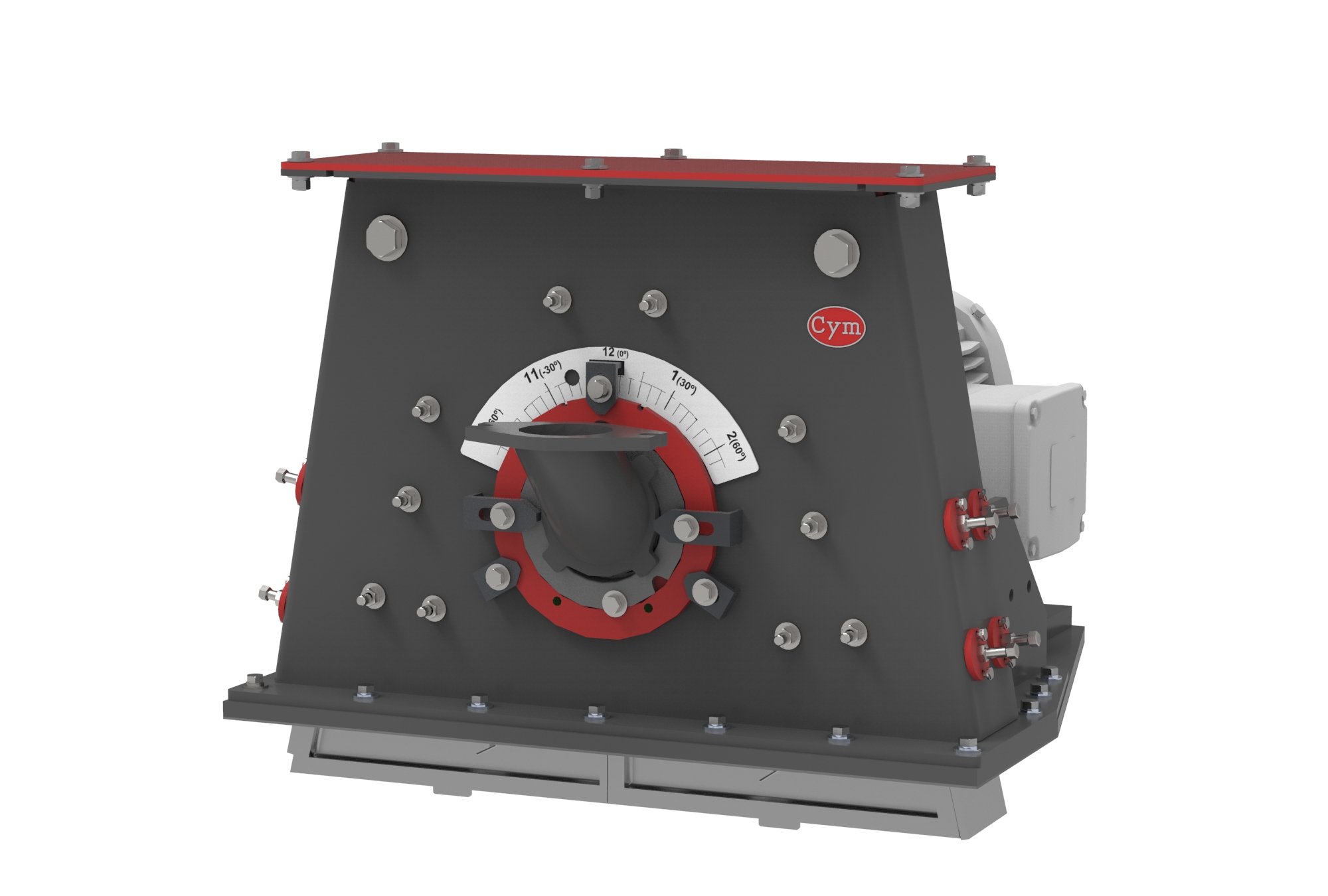

TURBINAS
- Estrategicamente posicionadas para melhor cobertura e maior rendimento de todo o equipamento.
- Acoplamento direto ao motor da turbina
- Potências de 5,5 HP a 60 HP.
- Carcaça da turbina fabricadas em aço MN (11-14%).
- Revestimento interno da carcaça fabricado em aço fundido de alto cromo (≥64Rc).
- Sistema de posicionamento e fixação da caixa de controle, que permite uma correta regulagem do ponto quente.
- Vedação labiríntica de granalha entre o acoplamento do motor e carcaça, possibilitando a montagem das turbinas em qualquer posição.
- Elevador de canecas.
- Purificador de abrasivo de alta eficiência e de simples regulagem para separação de partículas finas, mantendo constante o mix operativo de trabalho.
- Silo de armazenagem de abrasivo.
- Válvulas de controle do fluxo de abrasivo.
- Plataforma de manutenção.
Opcionais:
- Carregador automático de granalha.
- Peneira rotativa autolimpante, remove automaticamente partículas grandes que a mistura de granalha possa trazer.
- Separador magnético de areia.
- Kit de Monitoramento e ajuste automático da formação da cortina de granalha e do fluxo de ar através do controlador diferencial de pressão com aviso no HMI.

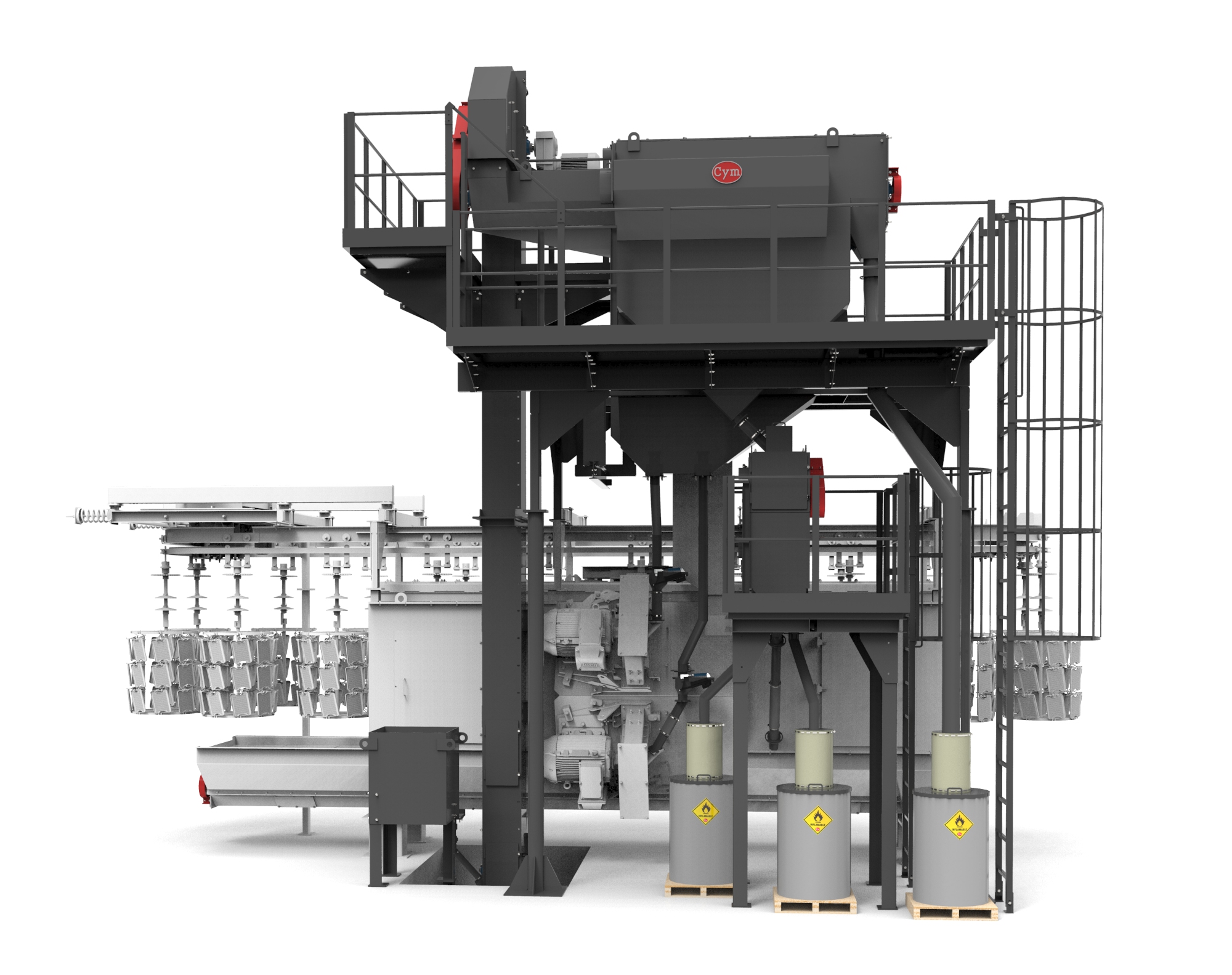

RECIRCULAÇÃO E LIMPEZA DE ABRASIVO
Componentes Elétricos

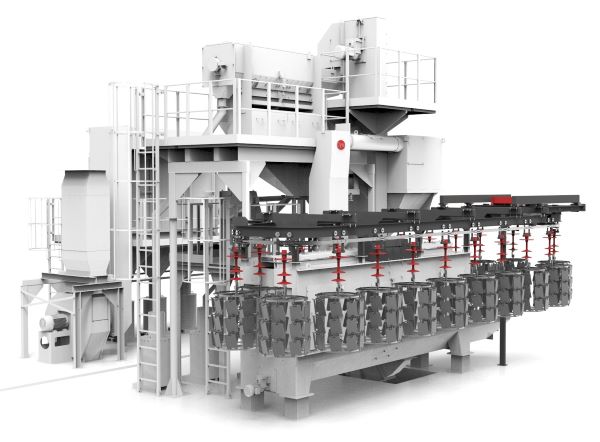

- Avanço do transportador contínuo ou descontínuo.
- Rotação e deslocamento do gancho frente ao fluxo de granalha.
- Opções de mudança de altura:
- Facilita a carga e a descarga de peças.
- Não necessita de fosso (obra civil).
- Capacidade de carga dos ganchos de acordo com as necessidades do cliente.
- Velocidade de rotação do gancho variável.

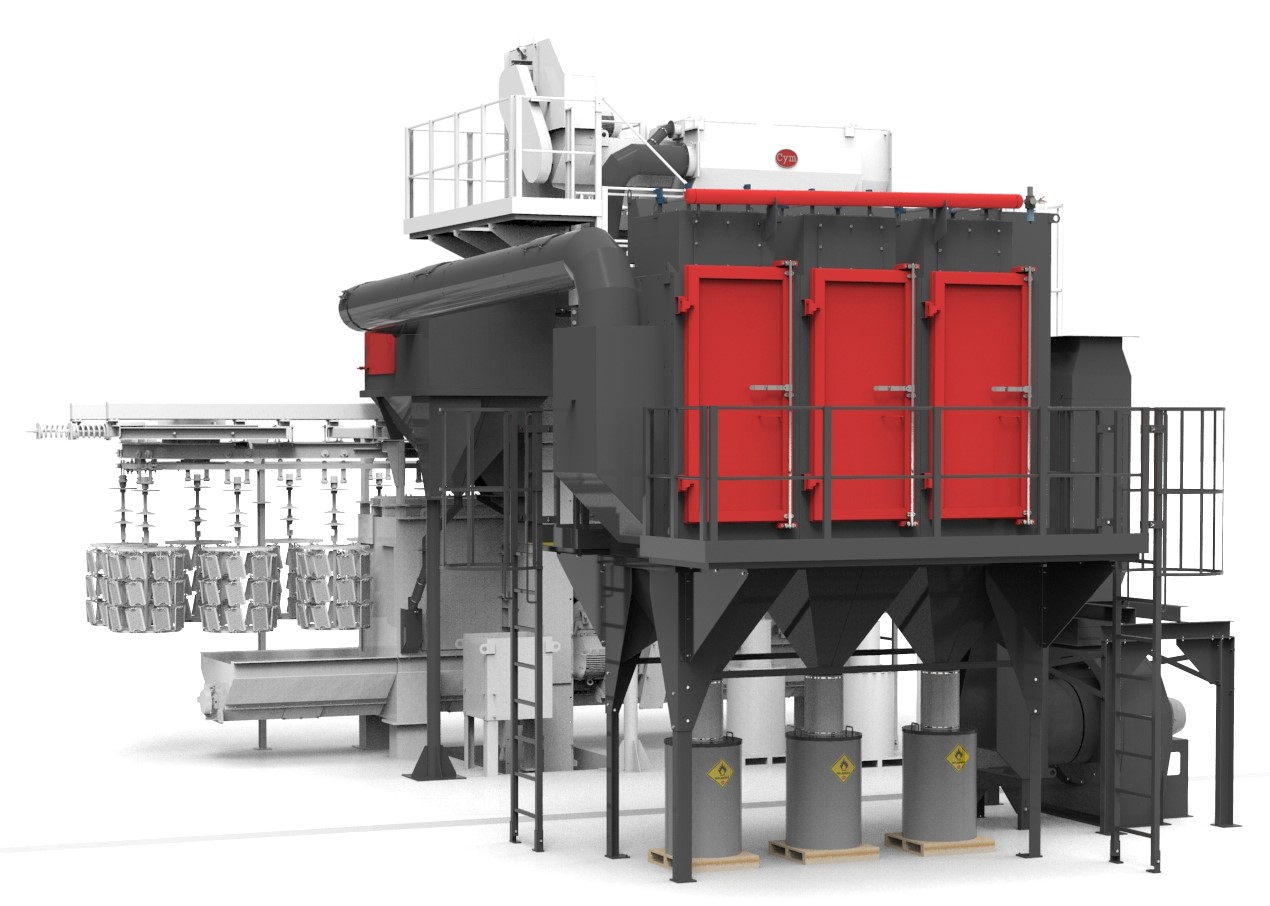

COLETOR DE PÓ
- Estrutura de fabricação em aço SAE 1010 de 3,2 mm de espessura.
- Emissão de partículas inferior a 5 mmg/Nm3
- Eficiência: 99,9% para partículas ≥ 0,5 mícrons
- Fácil substituição dos elementos filtrantes.
- Sistema contínuo de limpeza dos elementos filtrantes – Pulse jet.
- Manômetro diferencial de pressão.
- Decantador de abrasivos intermediário permite manter uma alta sucção na cabine evitando que a granalha boa seja retirada do equipamento.
- Dutos para conectar ao gabinete.
Opcionais:
- Kit silenciador para redução de ruídos.
- Plataforma de manutenção.
COMPONENTES ELÉTRICOS
- Painel de comando de força e operação do equipamento.
- Fabricados conforme normas IEC, Nema, UL, de acordo com as necessidades.
Opcionais:
- Componentes dos sensores de movimento.
- Partidas suaves.
- Comunicação de programação remota.
- Sinalização de segurança.

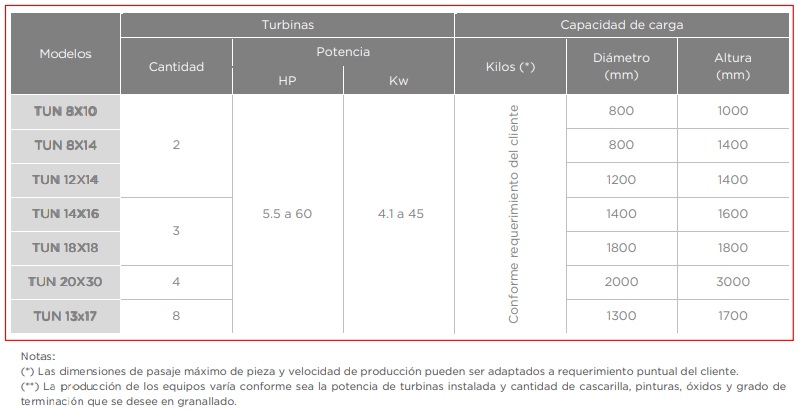

DETALHES TÉCNICOs – JATEADORAS DE GANCHO – LINHA TUN
Projetos Especiais: Caso o equipamento que necessite não se encontre nestas páginas, por favor entre em contato com nosso departamento de engenharia e vendas, para que eles possam ajudá-los a desenvolver o melhor equipamento que satisfaça suas necessidades, buscando reduzir os custos operacionais e aumentar a rentabilidade do seu sistema de produção.
